ISUZU 4HK1 - jakim momentem dokręcać śruby głowicy?

date_range 27 Lipiec 2023
thumb_up_alt

Naprawa głowicy cylindrów w silnikach maszyn przemysłowych i rolniczych wiąże się z wymianą uszczelki pod głowicą oraz założenie nowych śrub mocujących głowice.
Zastosowanie nowych śrub oraz nowej uszczelki głowicy zapewnia równomierny poziom nacisku wszystkich śrub dzięki czemu uzyskujemy idealne uszczelnienie głowicy cylindrów

Śruby głowicy muszą być dokręcone zgodnie z określonymi zasadami dotyczącymi kolejności i odpowiedniej siły dokręcania.

Aby poprawnie zamontować głowicę w silniku ISUZU 4HK1 potrzebujemy:

- uszczelkę pod głowicę - 8981142560
- 18 śrub M14X115 - 8970776380
- śruba M10X43 – 8943995550
- śruba M10X73 – 8943995540

Wszystkie potrzebne części możesz kupić w naszej hurtowni części do silników maszyn budowlanych i rolniczych - Esilniki24.pl
Polecamy wysokiej jakości części od Japońskiego producenta - MAGURO:

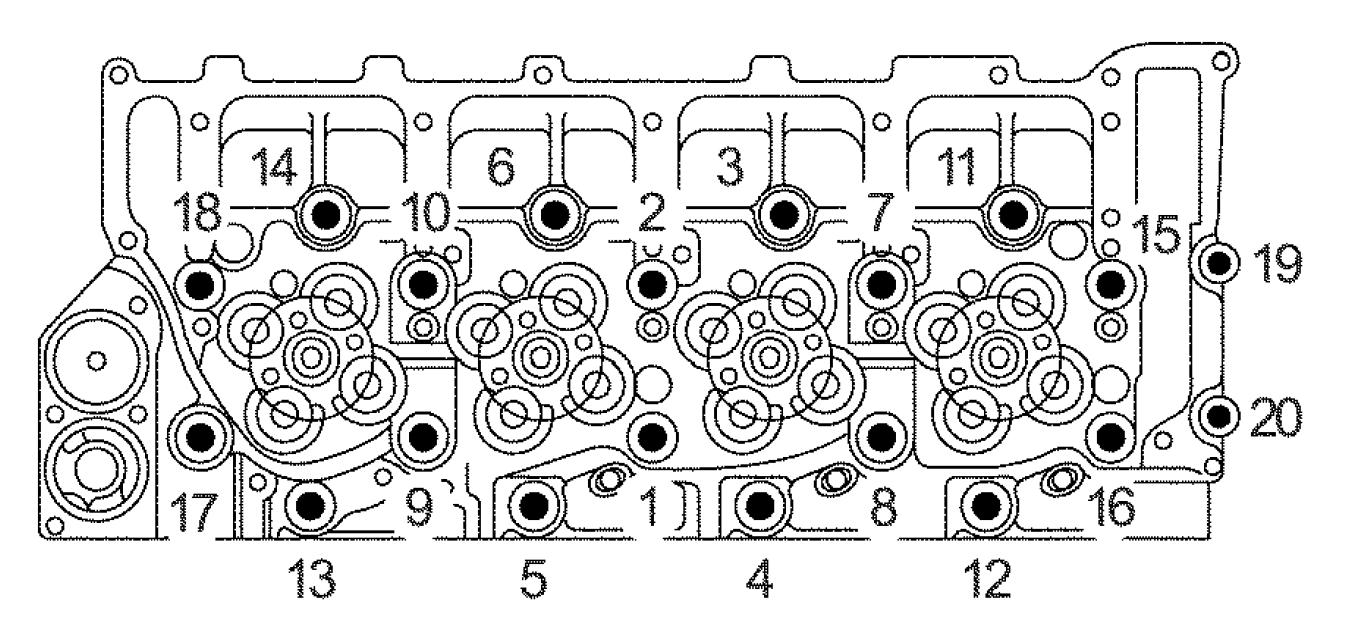

Śruby dokręcamy używając klucza dynamometrycznego  zgodnie z przedstawioną poniżej kolejnością:

1-18 – śruby M14
19,20 – śruby M10

Moment dokręcenia śrub głowicy dla silników ISUZU 4HK1:

Śruby M14: - nakładamy dwusiarczek molibdenu na cześć gwintowaną i powierzchnię montażową:
Etap 1: 98 N⋅m（10.0 kg⋅m/72 lb ft）
Etap 2: 147 N⋅m（15.0 kg⋅m/108 lb ft）
Etap 3: 30°– 60°

Śruby M10: - nakładamy olej silnikowy na cześć gwintowaną i powierzchnię montażową:
38 N⋅m（3.9 kg⋅m/28 lb ft）

Prawidłowo dokręcona głowica cylindrów zapewnia optymalne osiągi silnika.

Przed montażem wszystkie informacje  należy potwierdzić w katalogu serwisowym dedykowanym dla danego silnika.
